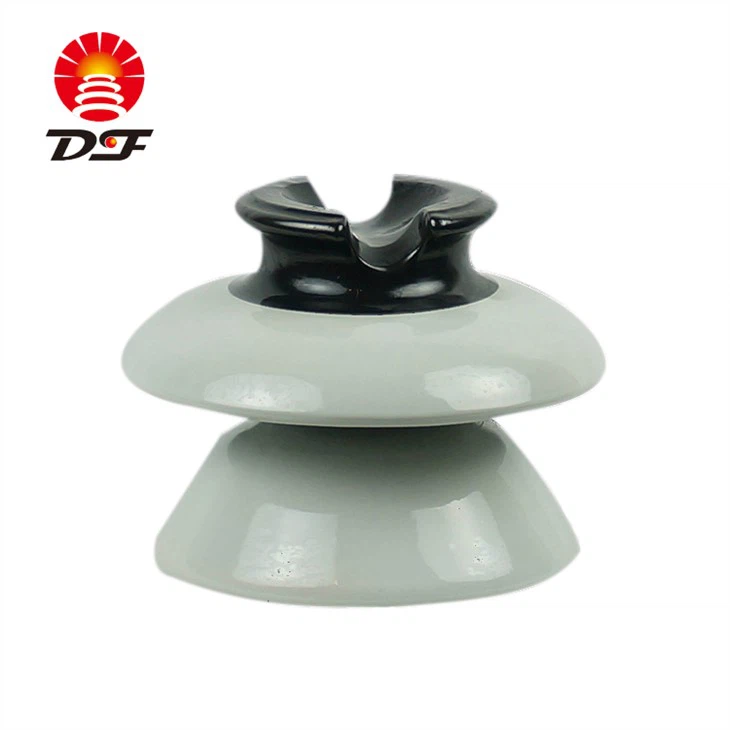

Nombre: aislador de pin de porcelana
Tipo: aislador de pasador de porcelana ANSI 56-3
Tipo relacionado: 56-1, 56-2, 56-3, 56-4, 56-5
Rango de voltaje: 11kV
Estándar: El estándar ANSI C29.6

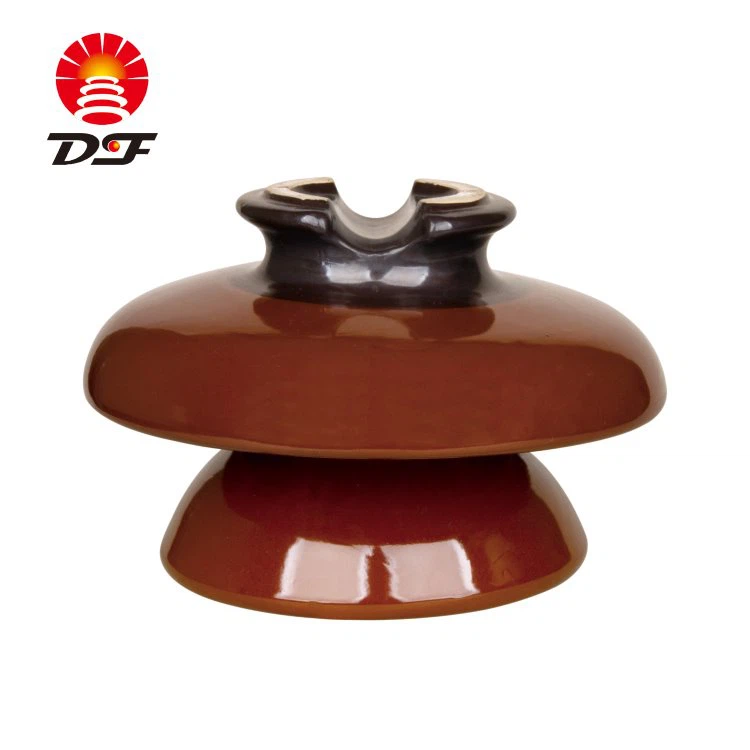

Pasta colores de aisladores: Marrón o gris
Carga de falla mecánica: 13kN y según solicitud del cliente
Material: Porcelana de alúmina y sílice
Aplicación: Líneas aéreas y líneas de transmisión

Los aisladores de clavija de porcelana se utilizan en líneas de transmisión rectas para transmitir voltajes de hasta 33 kV. Los aisladores de clavija de construcción de una o varias piezas se utilizan ampliamente en las líneas de distribución de bajo costo. La construcción de varias piezas hace que estos aisladores sean menos vulnerables a los daños. Un aislador de varias piezas normalmente puede soportar el voltaje de la línea durante un tiempo considerable sin dificultad, incluso si se rompe una capa.

Especificaciones técnicas:

Clase ANSI				56-1	56-2	56-3	56-4	56-5
Distancia de fuga (mm)				330	432	533	685	864
Distancia de arco seco (mm)				178	210	241	286	356
Fuerza en voladizo (kN)				11	13.2	13.2	14	14
Dimensiones (mm)	H - altura			146	165	191	241	318
	h - profundidad del hilo			51	51	51	51	51
	D - diámetro			191	229	267	305	343
	d - diámetro del pasador			35	35	35	35	35
	R1 - radio de la ranura del asiento			19	19	19	19	19
	R2 - radio de la ranura del cable			14	14	14	14	14
Voltaje de descarga disruptiva de frecuencia industrial (kV)			Seco	95	110	125	140	175
			Mojado	60	70	80	95	125
Voltaje de descarga disruptiva de impulso crítico (kV)			Pos.	150	175	200	225	270
Voltaje de descarga disruptiva de impulso crítico (kV)			negativo	190	225	265	310	340
Datos RIV		Voltaje de prueba a tierra (kV)		15	22	30	30	44
Datos RIV		Máx.RIV a 1MHz (μV)		100	100	200	200	200
Voltaje de punción de frecuencia industrial (kV)				130	145	165	185	225
Estándar aplicable				ANSI C29.6

Nuestros servicios:

1. Amplia experiencia en ODM y OEM
2. Excelente servicio integral
3. Servicios personalizados de forja y fundición de precisión de alta calidad
4. El precio más bajo
5. Control de calidad estricto
6. Podemos fabricarlo según los requisitos de los clientes.

PREGUNTAS MÁS FRECUENTES:

1.Q: ¿Cuál es su tiempo de entrega?
R: El tiempo de entrega EXW general es 35-45 días después de la fecha del pedido. Además, si necesita un tiempo de entrega FOB, CIF o CFR, le informaremos después de analizarlo de acuerdo con la situación exacta de su pedido y nuestro programa de producción.

2.Q: ¿Cuántos tipos diferentes de productos fabrica su empresa?

R: Hemos desarrollado y fabricado algunos productos de alto voltaje, como aisladores de poste de 1000 kV con alta resistencia y gran distancia de fuga, también tenemos buena capacidad para aislador de varilla larga, aislador de suspensión de disco, aisladores de poste de línea, carcasa de porcelana para pararrayos, condensador Buje, aisladores huecos para disyuntores, etc., que cumplen con los estándares IEC, ANSI, BS, AS, DIN JIS y GB.

3.Q: ¿Cuándo puedo obtener el precio?

R: Por lo general, cotizamos dentro de las 8 horas posteriores a la recepción de su consulta.

4.Q: ¿Cuál es su MOQ?

R: En general, el MOQ es de 100 piezas, si tenemos los productos en stock, no habrá MOQ. Si necesitamos producir, podemos discutir el MOQ de acuerdo con la situación exacta del cliente

5. P: ¿Cuándo puedo obtener el precio?

R: Por lo general, cotizamos dentro de las 24 horas posteriores a la recepción de su consulta.
